設備說明：

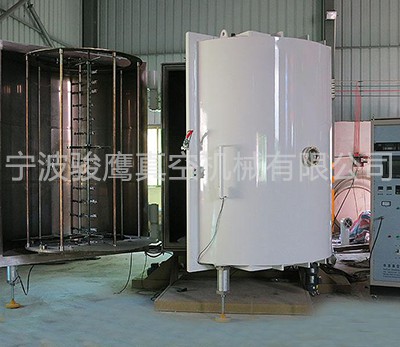

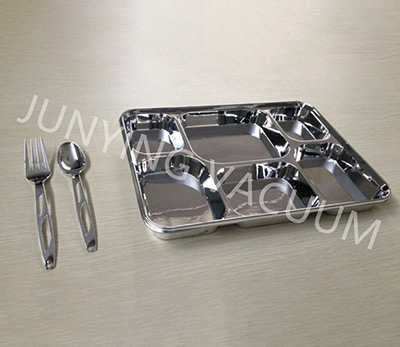

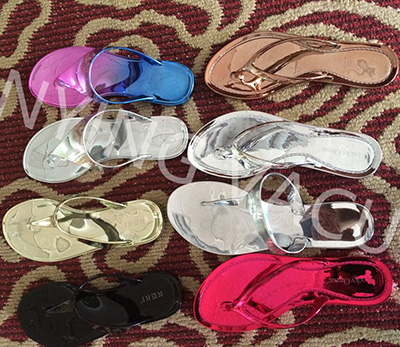

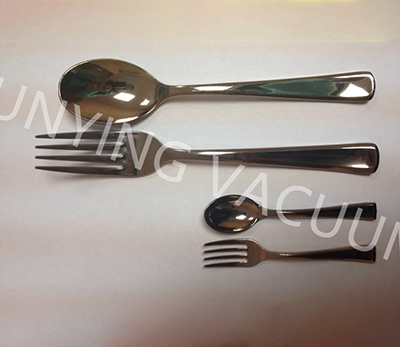

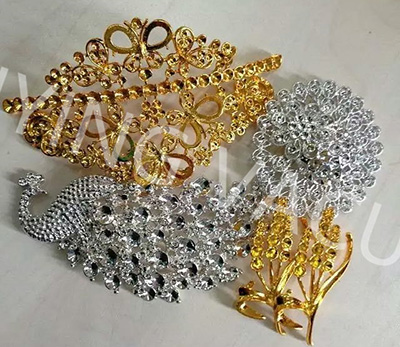

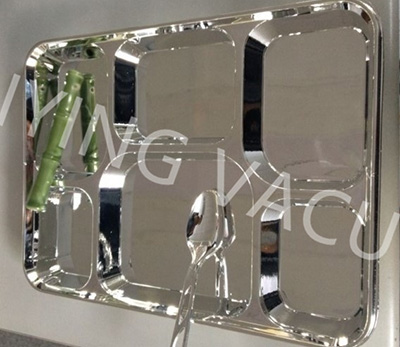

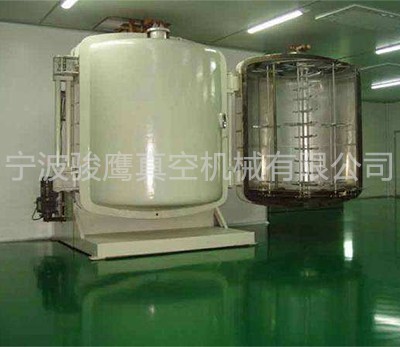

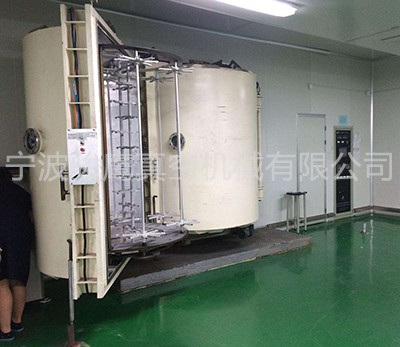

該設備是立式雙開門蒸發鍍膜機，適用于塑料、陶瓷、玻璃、樹脂、蠟燭及金屬材料的表面鍍制金屬化裝飾膜、功能膜。適應現代鍍膜產業的要求，效率高、全自動，將真空技術，蒸發鍍膜與機電一體化技術融為一體，是制備高檔裝飾膜的理想鍍膜設備。該機可廣泛應用于工藝品、禮品、五金家電、裝飾品及電子、機械、輕工等多種行業。
主要特點：
立式雙開門結構，配置兩套蒸發電極，裝夾方便快捷，保養維修簡單，工件架采用齒輪轉動的公自轉結構，轉動靈活可靠。真空機組配置先進合理，抽速快、效率高、節能省電，電控柜配置原裝進口電（PLC），其它電器元件大都采用進口元件，蒸發鍍膜為全自動控制，操作系統簡單、可靠、美觀。
基本配置：
1、 真空室立式雙開門結構，304不銹鋼或碳鋼制造，真空室有效直徑自自Φ1200mm－Φ2000mm；

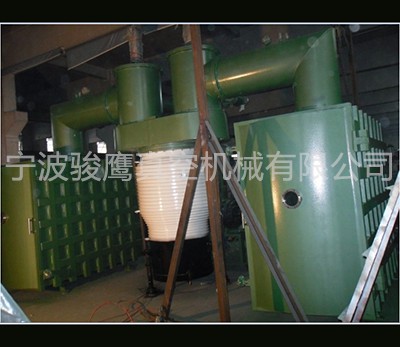

2、 真空系統由機械泵、旋片泵、羅茨泵和帶冷阱高真空油擴散泵組成；
3、 鍍膜系統采用兩套銅電極電阻蒸發系統及電源；
4、 輔助抽氣系統采用一臺低溫水汽捕集器；
5、 電控系統設置電路過載、斷水、斷氣聲光報警裝置；
6、 控制系統（觸摸屏+PLC），實時顯示詳細參數，全自動控制整個生產過程，并自動存儲工藝參數。
| JYZ系列真空蒸發磁控鍍膜機型號及技術參數 | ||||||
| 性能 型號 | JYZ-500 | JYZ-800 | JYZ-1400 | JYZ-1600 | JYZ-1800 | JYZ-2000 |
| 鍍膜室尺寸 | Ф500×H600mm | Ф800×H1000mm | Ф1400×H1800mm | Ф1600×H1800mm | Ф1800×H2000mm | Ф2000×H2000mm |
| 電源類型 | 電阻蒸發電源、直流磁控電源、高壓輝光電源 | |||||
| 真空室結構 | 立式單開門、雙開門、后置抽氣系統、臥式前開門結構、側置、后置抽氣系統 | |||||
| 真空室材質 | 優質碳鋼、304不銹鋼材質腔體 | |||||
| 極限真空 | 8.0×10-4Pa | |||||
| 抽氣時間 (空載） |
從大氣抽至8.0×10-3Pa≤8分鐘 | |||||
| 真空獲得系統 | 擴散泵或分子泵+羅茨泵+旋片泵+滑閥泵（具體型號可根據客戶的要求進行配置） | |||||
| 鍍膜方式 | 電阻、電子束加熱蒸發、直流磁控濺射鍍膜 | |||||
| 制膜種類 | 金屬膜、反應膜、化合物膜、多層膜、半導體膜、光學膜 | |||||
| 蒸發電極功率及柱靶型號 | 根據不同鍍膜工藝和客戶的需求進行選配 | |||||
| 蒸發電源 | 5KW/1臺 | 10KW/1臺 | 20KW/1臺 | 30KW/1臺 | 40KW/1臺 | 50KW/1臺 |
| 磁控電源 | 8KW/1臺 | 15KW/1臺 | 30KW/1臺 | 40KW/1臺 | 50KW/1臺 | 60KW/1臺 |
| 工件轉架 旋轉方式 |
行星式公自轉、變頻調速控制 | |||||
| 冷卻方式 | 水循環冷卻方式，另需配冷卻水塔或工業冷水機或深冷系統。（客戶提供） | |||||
| 控制方式 | 手動/自動一體化方式、觸摸屏操作、PLC或計算機控制 | |||||
| 整機總功率 | 15KW | 30KW | 45KW | 55KW | 70KW | 85KW |
| 報警及保護 | 對泵和靶等缺水、過流過壓、斷路等異常情況進行報警，并執行相應保護措施及電氣聯鎖功能。 | |||||
| 設備占地面積 | W2m×L3m | W2.5m×L3.5m | W3m×L4m | W4m×L5m | W4.5m×L6m | W5m×L7m |
| 其他技術參數 | 水壓≥0.2MPa、水溫≤25℃、氣壓0.5-0.8MPa | |||||
| 其它機型 | 可以按照客戶需求針對產品“量身定做”設計專用鍍膜機 | |||||
